高壓清洗機柱塞泵排液閥芯的結構優化

柱塞泵是高壓清洗機的壓力發生裝置，而排液閥芯則是柱塞泵的一個核心部件。由於排液閥芯對柱塞泵的運行情況有直接的聯係，所以草莓色版APP下载對排液閥芯進行應力分析，從而找出排液閥芯的應力分布情況和危險部位，以便根據分析結果優化排液閥芯的設計，降低應力最大值，提高高壓清洗機的可靠性和使用壽命。下麵草莓色版APP下载主要介紹高壓清洗機柱塞泵排液閥芯的結構優化。

高壓清洗機柱塞泵排液閥芯的結構優化：

排液閥芯的位移屬於小變形範圍，滿足設計的要求，這裏不做考慮。但是排液閥芯的最大應力大於屈服強度，這是非常危險的，容易在生產中造成不良的後果，所以要對排液閥芯進行結構上的優化設計。以避免出現失效的情況，提高閥芯的運行可靠性。

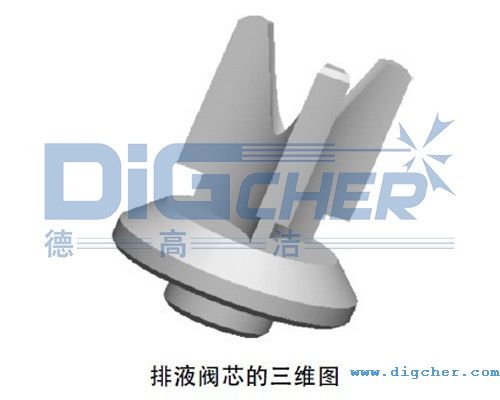

草莓色版APP下载對上圖中排液閥芯的Φ2.5mm孔的深度值和對115°的角度進行分析，選擇將孔的深度由5mm變為6.2mm，將115°的角度變為120°，通過優化，得出排液閥芯優化後的應力雲圖和位移雲圖。

通過優化，最大的應力由原來的558.7MPa下降為475MPa，最大的位移為0.027mm，屬於小位移，滿足工作條件。

排液閥芯作為高壓清洗機柱塞泵的關鍵零部件，設計的可靠性非常重要。我們通過專業軟件對排液閥芯進行分析，獲得排液閥芯的應力與位移的變化情況，得出排液閥芯的最大應力大於屈服強度，在不改變柱塞泵的整體裝配性的前提下，對其優化，優化後排液閥芯的最大應力和最大位移滿足設計的要求，從而解決了該型號的高壓清洗機柱塞泵的排液閥芯V型部位經常出現斷裂的問題。
