高壓水射流最大打擊力實測

高壓清洗機清洗效果取決於高壓水射流打擊力的大小。所以，要想獲得最佳的清理效果，必須有效地利用射流的動能，以最大射流打擊力作用在被清洗物上。

從水力學可知，射流最大的打擊力主要與泵壓 P 、高壓槍噴嘴直徑 d 和射流作用距離 L 有關，對於固結性的汙垢，高壓水射流主要是水楔作用，即高壓水射流在汙垢的縫隙和孔洞中產生靜壓擴張力的擴大。

高壓水射流最大打擊力實測：

一、實測裝置

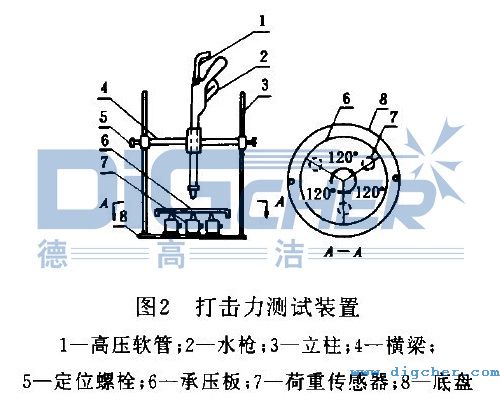

如上圖所示，將高壓噴槍安設在測試架的橫梁上，在測試架底盤上水平對稱安裝3 個 BH 型荷重傳感器(最大量程50kg)，每個傳感器1個6V直流穩壓工作電源，傳感器的輸出端接一塊數字萬用表，3個荷重傳感器上麵平放一塊承壓板，使高壓水射流的打擊力直接作用在承壓板上。

二、測試原理

高壓水射流垂直作用在承壓板中心，承壓板的中心與3個傳感器對稱組成三角形心重合，以使射流作用力平均傳遞於每個傳感器上，並使每兩個傳感器測定的數據之差小於1%。這樣，3個傳感器所測得的射流作用力之和為射流實際的總打擊力。通過改變噴嘴直徑、泵壓和高壓槍嘴至承壓板的距離，可測得不同噴嘴直徑和不同泵壓條件下，射流打擊力 F 和射流作用距離 L 的變化規律，從中得出射流最大打擊力距噴嘴的距離。如下圖：

三、實測結果和分析

從上圖a 、b 、c 3組曲線可知，不同泵壓、不同噴嘴直徑條件下得出3組曲線的變化規律是相似的。隨著泵壓和噴嘴直徑的加大，射流打擊力也加大，射流最大打擊力基本發生在距噴嘴 1OOd 左右，作用在汙垢上的射流打擊力才最大，清理效率最高。具體如下表：


實測射流最大打擊力表
噴嘴直徑 d/mm	1.0	1.0	1.0	1.5	1.5	1.5	2.5	2.5	2.5
泵壓 P/MPa	20	25	30	20	25	30	20	25	30
打擊力 F/kN	104	114	123	151	163	193	228	250	272
