SD ATC高壓水射流除鱗係統PLC軟件設計方案

SD ATC高壓水射流除鱗係統是由西門子公司的S7-300係列PLC來控製，變頻器采用西門子公司的變頻器，每個變頻器可實現4檔(級)頻率控製，最終由變頻器上的9號端子和8號端子實現控製。詳細控製方案請參照《SD ATC高壓水射流除鱗係統壓力控製方案》。

具體的控製方案就是根據檢測到的係統除鱗壓力值，通過PLC來實現對變頻器端子8、9 的控製。當然，具體變頻器每一檔的頻率為多少，要根據具體係統調試來確定。

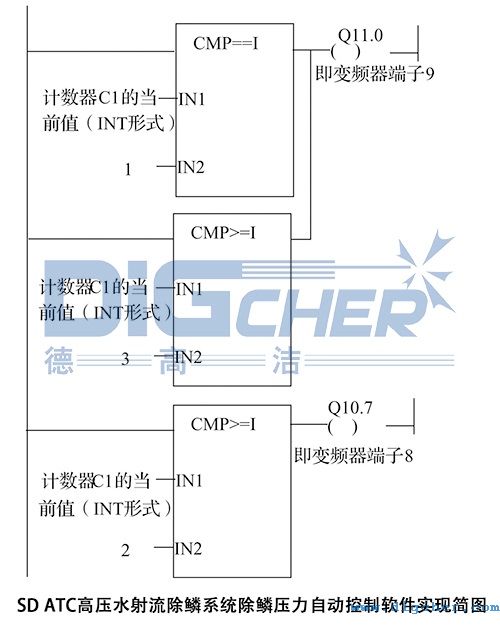

SD ATC高壓水射流除鱗係統PLC軟件設計方案如下圖所示：

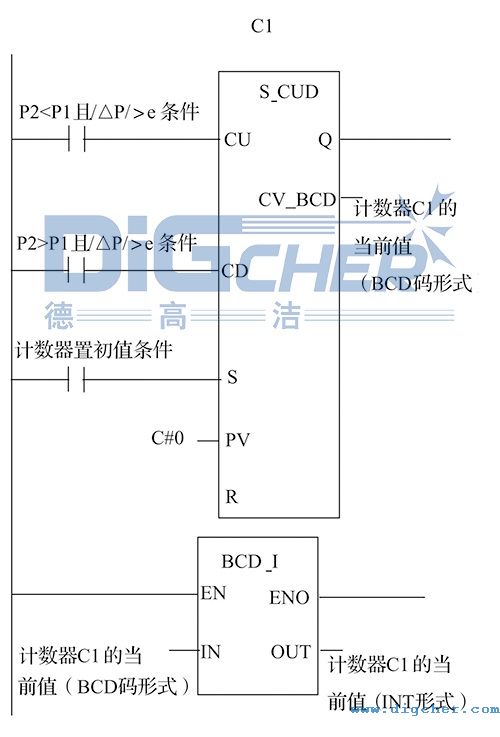

上圖軟件是根據西門子PLC編程軟件STEP7的結構來設計的。其中C1為西門子PLC編程軟件STEP7的加減計數器，加減計數器C1塊中CU端為加計數端，當其前麵的條件符合時接通，在其上升沿計數器C1加1；而加減計數器C1塊中CD端為減計數端，當其前麵的條件符合時接通，在其上升沿計數器C1減1。隨後根據C1的當前值來控製變頻器的端子8、9的狀態，最終實現SD ATC高壓水射流除鱗係統除鱗壓力的調節。

經使用單位證明，該係統技術方案經過現場的調試之後設備運行穩定，取得了良好的效果。
